竖向锚拉桩挡墙




    竖向锚拉桩挡土墙是将传统的竖直抗滑桩桩顶设置牛腿,在牛腿上设置竖向锚索。力学原理是利用锚索施加的预应力P对抗滑桩中心点形成抗倾覆弯矩Mk,平衡一部分土压力产生的倾覆弯矩Mq,使得抗滑桩上的弯矩减小,同时也减小桩顶的位移。由于抗滑桩造价主要受弯矩控制,降低了弯矩能够达到降低抗滑桩成本的目的。

1、结构体系

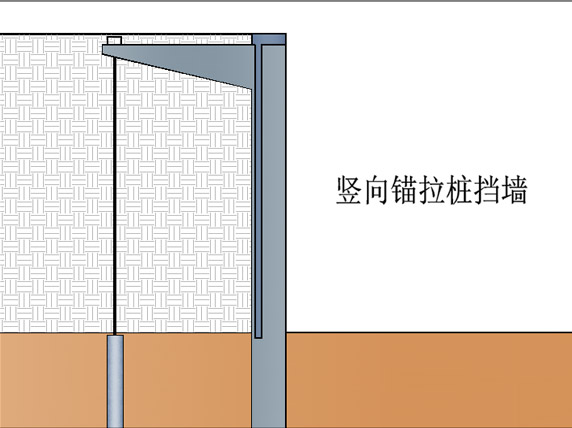

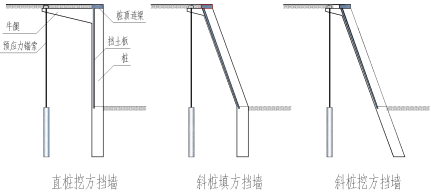

            竖向锚拉桩挡墙结构示意图

2、力学原理

 竖向锚拉桩挡墙力学原理示意图

 利用牛腿上的竖向预应力锚索产生抗倾覆弯矩,以平衡边坡推力产生的倾覆弯矩

3、技术特点

(1)避免支挡结构对水平锚拉条件的依赖,锚索长度较横向锚拉短,且易于实施;

(2)锚索提供的反向弯矩与锚索上施加的预应力和锚索到桩中心点的距离呈线性关系;

(3)该新型支挡结构在施工的时候桩顶锚拉桩顶部需要一定的空间,但是该部分空间施工完成后可以利用;

(4)工期短、造价低。

4、适用范围

(1)没有横向锚拉条件但有竖向锚拉条件的挖方边坡支护,特别适用于土层基坑支护;

(2)也适用于下层土体强度较高的土质边坡支挡,此时采用旋喷方法形成锚索的锚固段;

(3)抗滑桩嵌固段岩体强度较低的场地;

5、关键技术

(1)锚索抗横向挤压技术;

(2)锚索预应力控制方法。

6、效益

  与悬臂桩相比,节省造价25%左右。工期相对较短.
