装配式点锚挡墙


1、结构体系

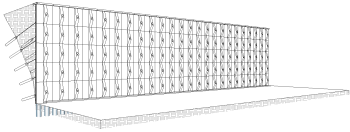

装配式点锚挡墙结构示意图

2、力学原理

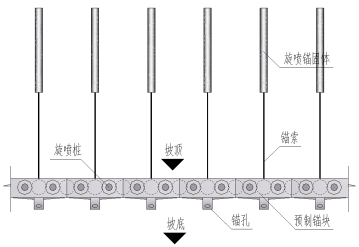

装配式点锚挡墙力学原理平面示意图

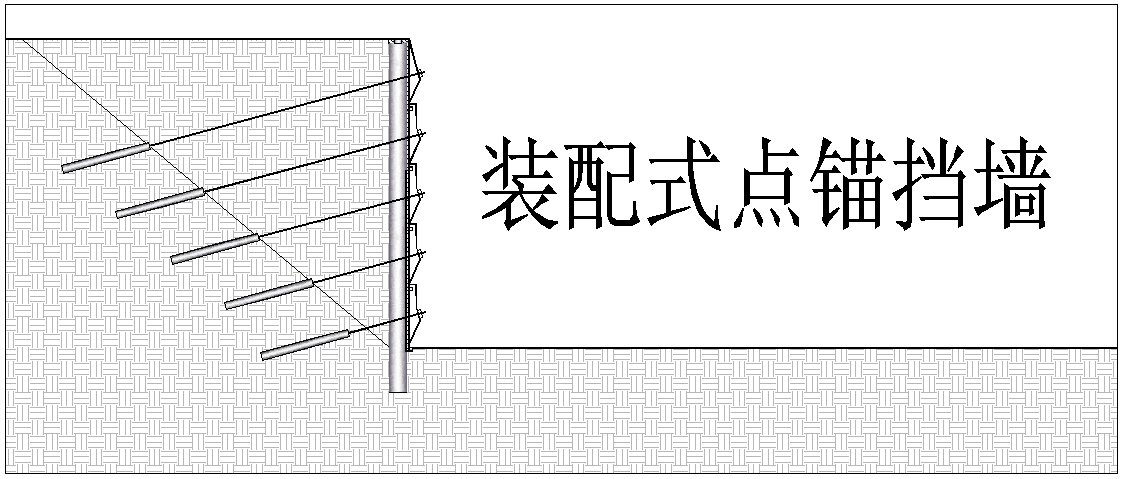

装配式点锚挡墙力学原理剖面示意图

装配式点锚挡墙预制块示意图

(1)带筋旋喷桩提供竖向支撑、土体保持;
(2)旋喷锚固段提供土体大吨位锚拉抗力;
(3)锚索、点锚预制块提供边坡水平抗力。
3、技术特点
(1)旋喷桩施工快捷,成本低;
(2)旋喷锚固段能够提供土体中足够的水平抗力;
(3)点锚预制块工厂化制作;
(4)挡墙无现浇构件,易于施工;
(5)地下水对支护结构影响不大;
(6)流沙、卵石层等地质条件均可使用。
4、适用范围
(1)20-35m高土质直立、挖方边坡;
(2)各种类型土质基坑边坡;
(3)地下水丰富的土质边坡。
5、关键技术
(1)挡墙设计计算方法;
(2)锚索预应力控制技术;
(3)旋喷桩施工技术。
6、效益
(1)与传统支护方法相比,节省造价在40%左右;
(2)外形美观;
(3)施工周期相应短。
