1、力学原理

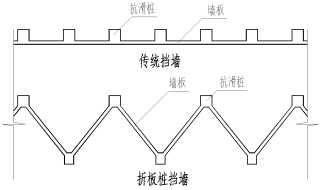

折板桩挡墙力学原理平面示意图

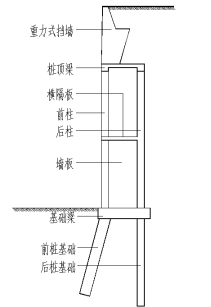

折板桩挡墙力学原理剖面示意图

（1）将传统式抗滑桩挡墙平面分布方式改为空间分布方式：
（2）桩不再是一个单体受弯、剪构件，与连接它的板一起构成空间受力体系，大幅度提高其抗弯能力；
（3）桩间板成为空间受弯体系梁中靠近中性轴的一部分，功能得到延伸；
（4）前桩受压为主，后桩受拉为主，弯矩很小，有利于充分利用材料强度；
（5）上部设经济高度的重力式挡墙，平衡后桩拉力；
（6）受压桩倾斜设置，降低结构体系综合受力，提高整体稳定性。
2、技术特点
（1）原来的平面受力体系改造为空间受力体系后，刚度大幅度提高，减小变形；
（2）由于受力合理，造价大幅度降低结构内力；
（3）外墙面呈空间布置，减小边坡高度的恐惧感；
（4）下部锯齿形空间可合理利用，如立体绿化，便民摊位，车库延伸等。
3、适用范围
（1）无锚拉条件的垂直填方边坡；
（2）边坡高度20-35m。
4、关键技术
（1）折板式挡墙的设计计算方法；
（2）斜桩施工技术
5、效益
（1）节省造价在30~40%之间；
（2）变形小；
（3）外观、绿化均佳。
