旋喷桩锚拉挡墙


1、结构体系

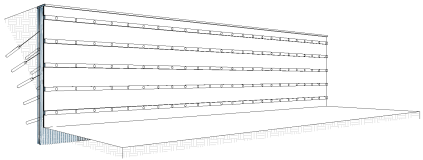

旋喷桩锚拉挡墙结构示意图


2、力学原理

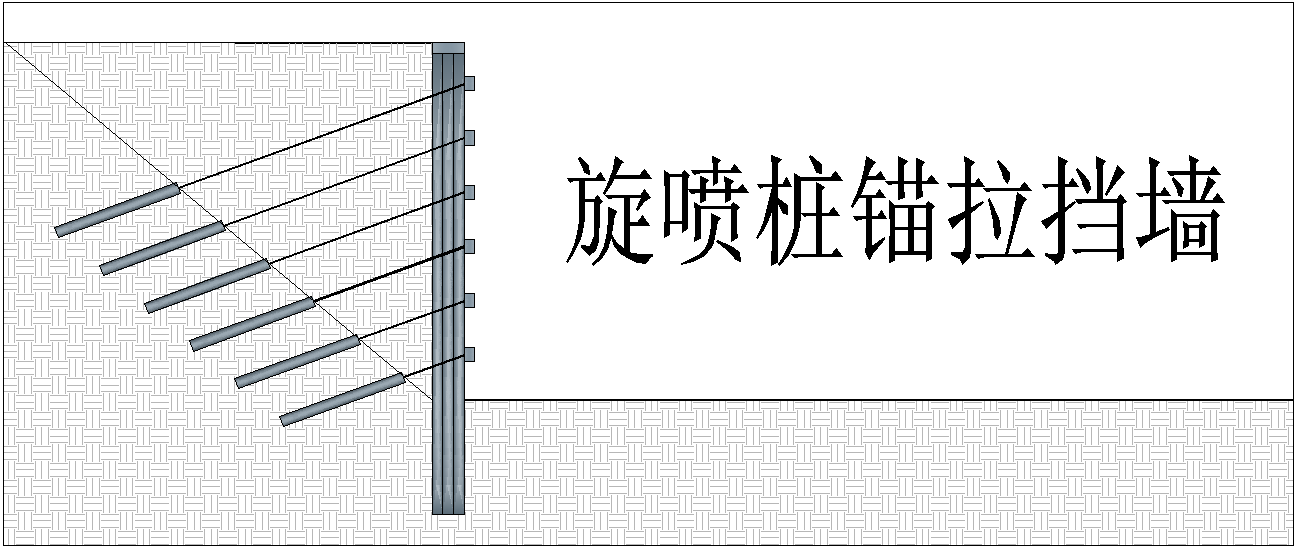

旋喷桩锚拉挡墙力学原理平面示意图

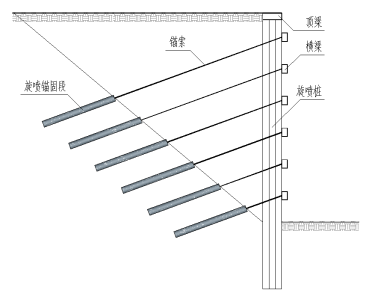

旋喷桩锚拉挡墙力学原理剖面示意图

(1)带筋旋喷桩提供竖向支撑、土体保持、挡墙板功能;
(2)旋喷锚固段提供土体大吨位锚拉抗力;
(3)锚索、横梁提供边坡水平抗力。
3、技术特点
(1)旋喷桩施工快捷,成本低;
(2)旋喷锚固段能够提供土体中足够的水平抗力;
(3)地下水对支护结构影响不大;
(4)流沙、卵石层等地质条件均可使用。
4、适用范围
(1)20-35m高土质直立、挖方边坡;
(2)各种类型土质基坑边坡;
(3)地下水丰富的土质边坡。
5、关键技术
(1)挡墙设计计算方法;
(2)旋喷桩施工技术
6、效益
(1)与传统支护方法相比,节省造价在40%左右;
(2)施工周期相应较短;
