自保护自协调支挡


1、边坡工程中的不可预见问题以及对策新思路
(1)地质条件多变性
岩土工程与上部结构最大的不同就是人造材料与天然材料的差别。在很多情况下,地质条件的复杂性超出了工程人员的预判,导致工程失效。设个问题一直是工程事故发生的重要因素之一。
(2)使用条件改变
随着建设工程的迅速发展,边坡工程面临的使用条件越来越复杂。特别实在旧城市改造中,使得原有的挡墙使用条件改变,超出了原设计范围,造成支挡失效事故。如:地下水系改变;超载增加;嵌固、锚拉条件丧失等等。
(3)结构抗力改变
由于隐形施工质量问题和使用中的损坏、腐蚀问题导致的结构抗力失效。
(4)非人力控制因素
超标准地震、外力撞击、洪水冲击、泥石流、地应力等等。
(5)对策与新思路
  提供锚拉结构的自保护技术,建立具有自协调能力的支挡结构,构建抗灾变新型结构体系。

2、基本原理
(1)利用塑性自保护锚具,使锚索在出现超载的情况下可持载变形,保证锚索抗力式中保持在设计值上,始终不破坏。

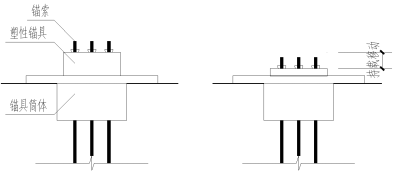

塑性自保护锚具示意图


(2)建立单元自保护、自协调结构体系。在超载发生的情况下,结构发生变形,但体系不破坏,并进行结构内力分配的自协调,最后达到构件抗力充分利用的目的。

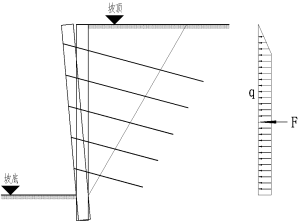

自保护、自协调结构体系示意图

3、自保护、自协调结构体系的基本要点
(1)塑性自保护锚具
(a)提供在超载情况下的锚索恒定抗力值;
(b)提供足够的持载位移量。
(2)单元结构体系
(a)容许单元结构之间产生相对移动,而且不造成结构损坏;
(b)单元之间在非容许变形方向有约束,能够组成整体结构体系;
(c)按单元结构设计结构抗力。
(3)锚拉结构设计,
(a)锚拉结构限力设计,可不考虑按刚度分配荷载的方法;
(b)锚索预应力为设计抗力的100%,安全储备由锚具提供。
4、技术特点
(1)锚拉结构始终是设计抗力,最大限度利用材料响度,节省造价;
(2)锚拉结构安全储备由锚具提供,在超载情况下始终不会丧失抗力;
(3)挡墙可能出现大变形,但结构不会损坏,也不会完全失效;
(4)在环境条件不均匀的情况下,挡墙自行调整受力状态,使整个挡墙抗力充分调动起来,确保不发生因局部破坏而引起的整体破坏。
5、意义
(1)采用自保护、自协调支挡技术,将传统的固定式结构体系改变为智能型的结构体系。自己保护、自己协调,不需要电子控制系统干预;
(2)在灾变情况下,能够提供大变形,但结构抗力永远存在。这对于地震等地灾区特别重要;
(3)自协调功能使支挡结构体系内构件都达到设计抗力,节省工程造价,且不会出现安全问题;
(4)结构的安全度由原来的安全系数控制部分改变为结构(塑性自保护锚具)方法控制,安全范围大幅度提高,且材料用量减少。
6、适用条件
(1)有重要保护对象的边坡工程;
(2)地震区的边坡工程;
(3)有地应力地区的边坡工程;
(4)冻胀区边坡工程;
(5)负责环境条件下的边坡工程;
(6)也可用于一般条件下的边坡工程,可降低造价、提高安全度。
