卸荷扶壁式挡墙

1、结构体系

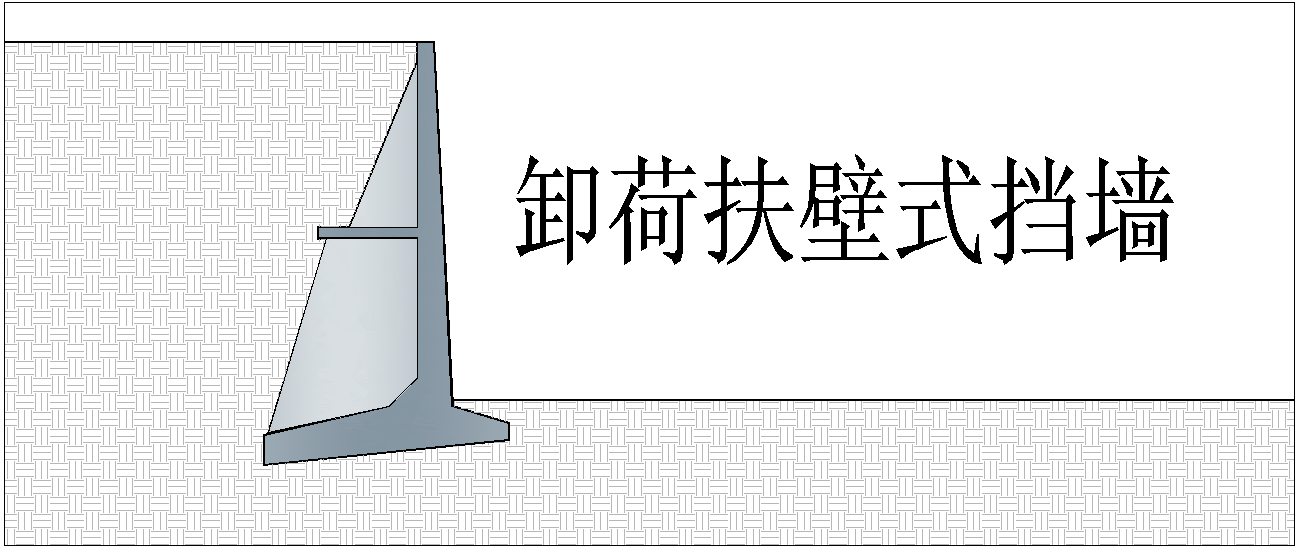

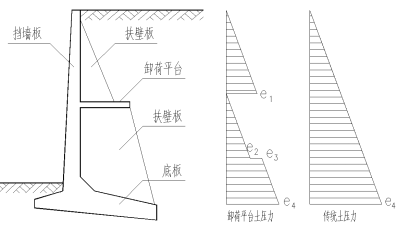

卸荷扶壁式挡墙结构示意图

2、力学原理
（1）合理设置卸荷平台可降低边坡推力40%左右；
（2）卸荷平台降低挡墙板倾覆弯矩；
（3）卸荷平台减小墙趾压力。
3、技术特点
（1）减少结构内力，降低成本；
（2）底板最大压力小，减少对地基承载力的依赖；
（3）可做成比传统扶壁式挡墙更高的挡墙；
（4）可做成标准挡墙，按图集采用。
4、适用范围
　　4-10m高土质直立、填方边坡，岩质地基高度还可增加。

5、关键技术
（1）挡墙设计计算方法；
（2）卸荷平台设置方法；
（3）分箱碾压施工方法。

6、效益
　　与传统支护方法相比，节省造价在25%左右。
