项目简介
重庆市巴南区云滨路为中国•云谷(云教育)产业园市政路网道路工程中一条主干路。拟建道路场地属构造剥蚀丘陵地貌,整体地势由西向东侧箭滩河缓倾。道路沿线除K3+340~K3+493.7左侧已进行了填方外,场地大部分地段均未被破坏。箭滩河水面为场地最低点,高程为175.00m,场地最高点高程为224.36m,整个场地高差约49.36m。边坡工程重要性等级为二级,稳定安全系数ΚS=1.30,结构重要性系数1.0。
待解决工程问题

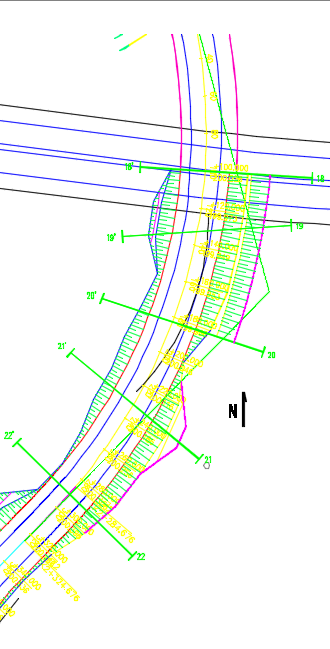

场地地形坡角变化较大,沟湾处一般<5°,局部丘堡斜坡及施工区临时边坡处稍陡,达20~35°。其中K2+100~K2+320段因道路左侧为箭滩河河沟,填方高度4~20米,为保证河道行洪需要不能自然放坡,须在道路左侧设置边坡支护结构以满足道路稳定需要。箭滩河50年一遇洪水水位196.0米,边坡须考虑洪水冲刷影响。
永固为此项目提供设计方案、加筋材料及现场技术指导服务。
边坡处理方案

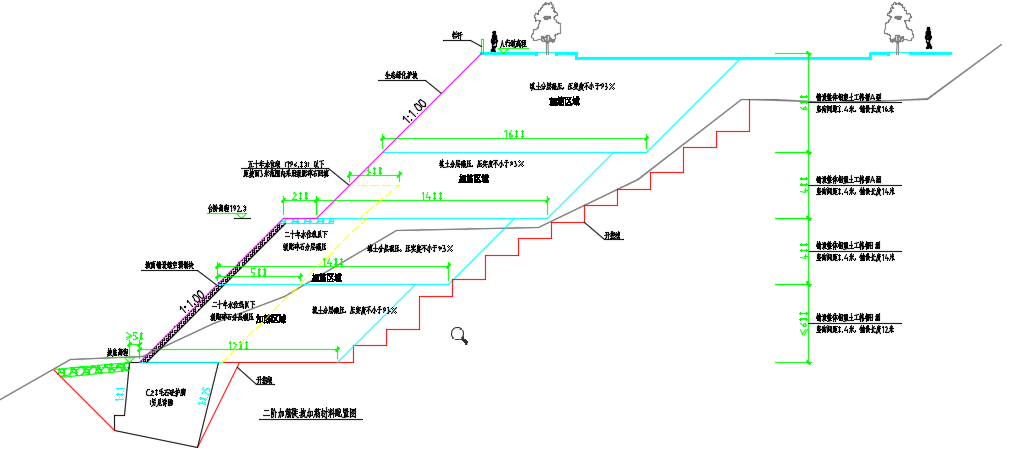

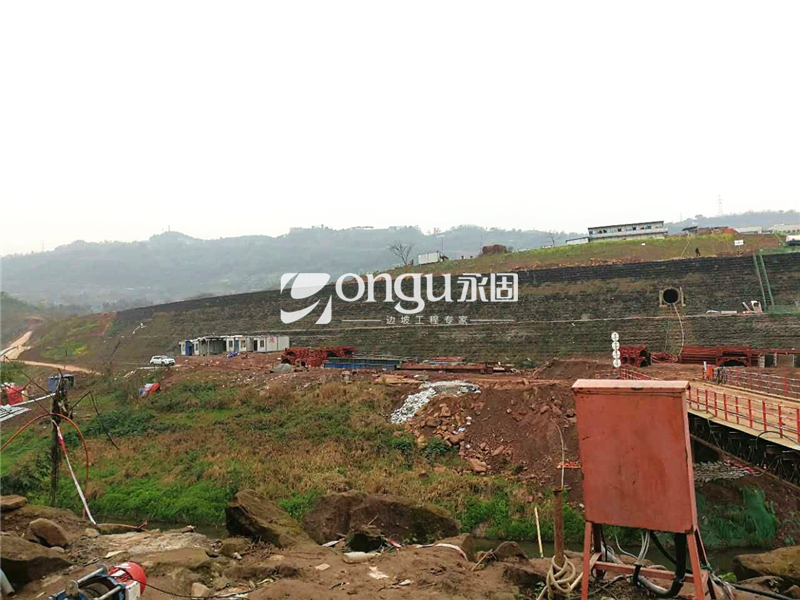

设计采用重式毛石砼挡墙基础+生态加筋土边坡的结构形式。为减少开挖,挡墙底部采用重力毛石砼挡墙基础,重力式挡墙按10m~15m设缝,缝宽20mm,缝内沿墙的内、外、顶三边填塞沥青麻筋,塞入深度为300mm,顶部采用不小于30mm厚的M10水泥砂浆抹成5%外斜护顶。上部采用两阶生态柔性加筋土边坡,墙面坡率1:1.00,中部设置2米宽水平台阶,196.0高程以下加筋填料采用透水性好的砂砾石,坡面采用六边形预制镂空砼砌块护面。起终点采用M10砂浆MU30块石砌筑锥坡接顺道路边坡。坡后原状山体开挖成台阶状以增加界面摩擦。

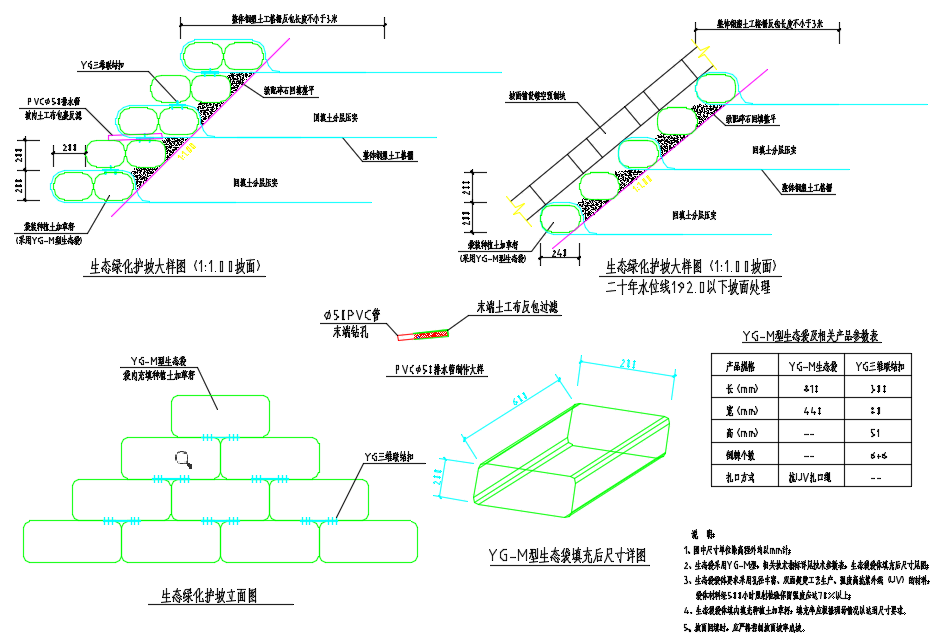

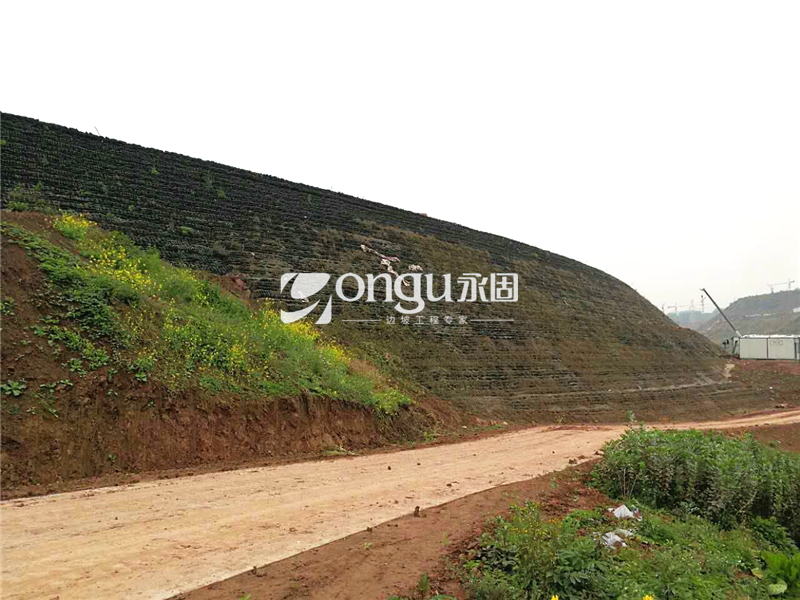

整体钢塑土工格栅在坡面处对种植土及碎石反滤层进行反包。加筋区外填料选取场地内开挖弃方,严禁采用淤泥、腐质土、白垩土及硅藻土等。施工中在墙面反包袋装体内设置草籽等绿化材料,后期对坡面进行养护以便生态恢复。
