项目简介

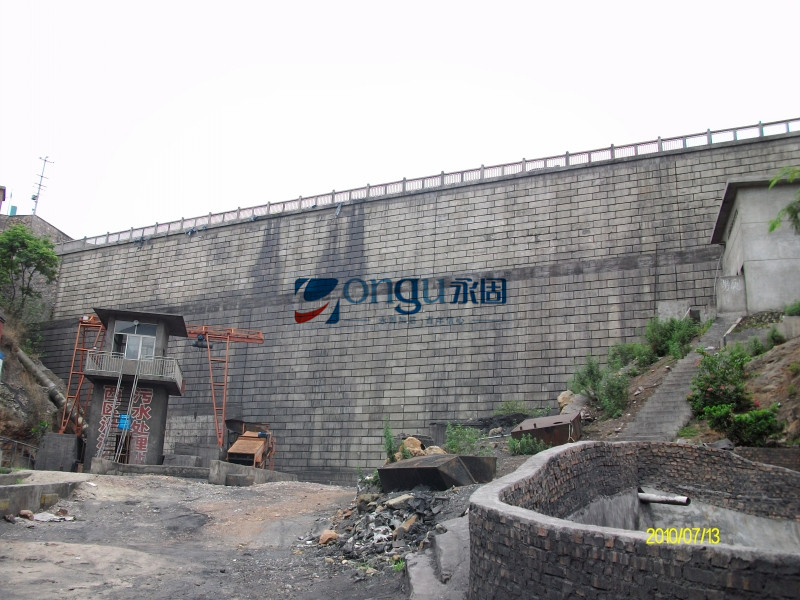

　　拟建四川攀枝花沿江沟矸石渣场位于西区金沙江南岸，紧邻法拉大桥。渣场挡土墙的地形地貌位于一个形似箕斗形沟谷中。拟建挡墙靠近谷口，挡土墙全长104.09米，最大墙高29.30米。墙址以两侧的山肩为边界。拟建挡墙的右下方为排洪通道和污水处理厂。

      永固公司为项目提供从设计方案优化到施工承包的全过程服务。

待解决工程问题

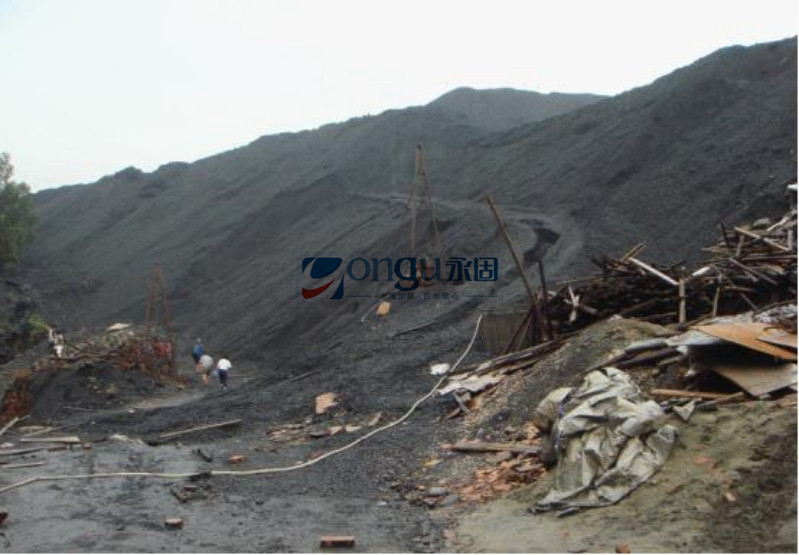

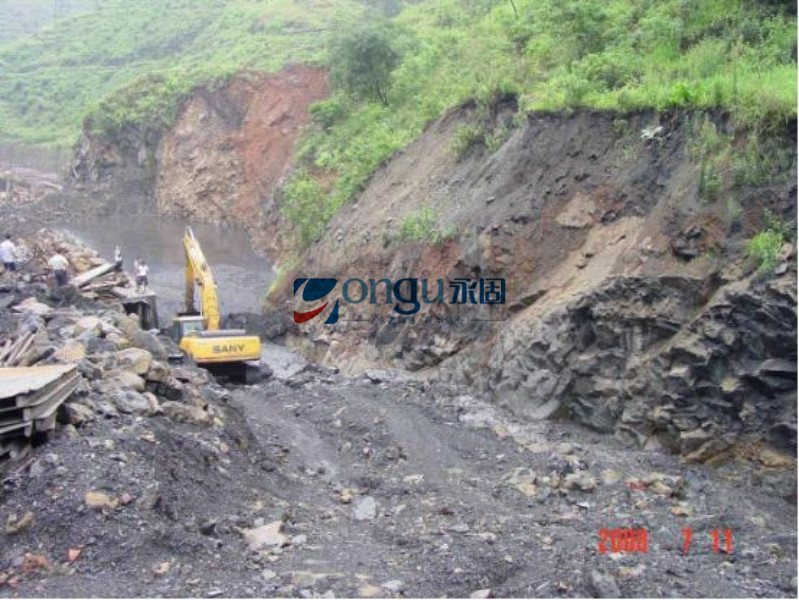

　　场地总体属中低山构造剥蚀地貌，沟谷、斜坡地形。原始地形为多条冲沟组成，目前已堆积大量煤矸石。拟建坝址位置地形为“V”形双面斜坡地形，场地内高程介于1058.00～1111.00m，相对高差约53m，地形坡度在15°～30°之间，局部地段大于50°，坝基及左坝肩已被煤矸石覆盖，右坝肩基岩出露情况较好。现场规程大量煤矸石，业主要求就地取材，采用煤矸石作为挡墙结构填料。下方为排洪通道和污水处理厂，无放坡空间。

挡墙处理方案

　　设计采用挡墙两侧衡重式路肩墙，中间部分采用路肩式加筋土结构，现浇C15片石砼重力式基础，衡重式路肩墙基础承载力设计值400Kpa,基底摩擦系数μ为0.4。加筋土结构基础承载力设计值800Kp。预制安装C25钢筋混凝土面板，采用CAT30020C钢塑复合加筋带作为加筋材料，砂砾状煤矸石填料，填料压实度要求不小于为95%。

1）加筋土挡墙的范围

　　采用加筋土挡墙结构型式，此次涉挡墙长度104米，底部们于现状冲沟沟底，两侧与现有山体相接。

2）加筋土挡墙的断面

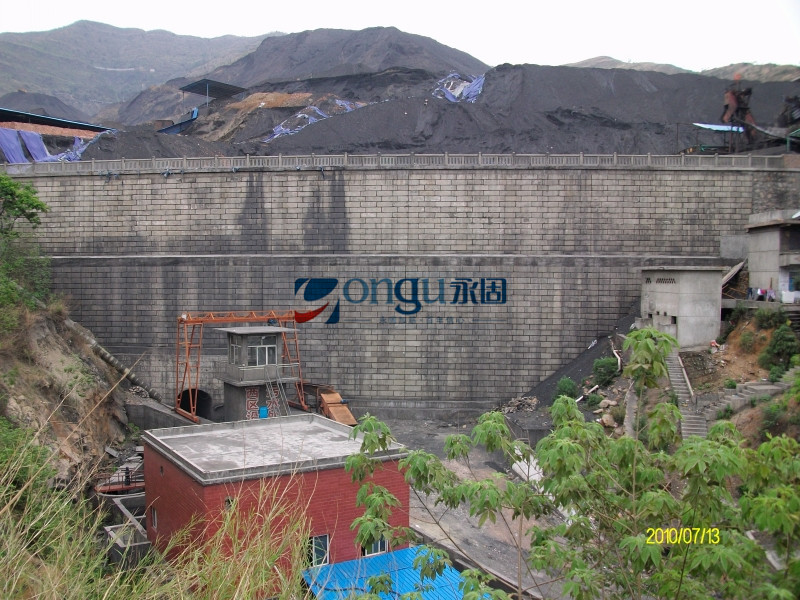

　　结合本项目地形及相关构造要求，底部设置C15片石砼重力式基础，上部采用两阶加筋土地挡墙，台阶宽度4米，垂直墙面，C25预制砼槽形面块，加筋材料层间距0.5米。

3）加筋土挡墙设计荷载

　　根据相关资料，加筋土墙顶考虑8米高煤矸石堆载。

       永固为此项目提供加筋土设计方案、加筋材料和施工现场技术服务。
