1、结构体系

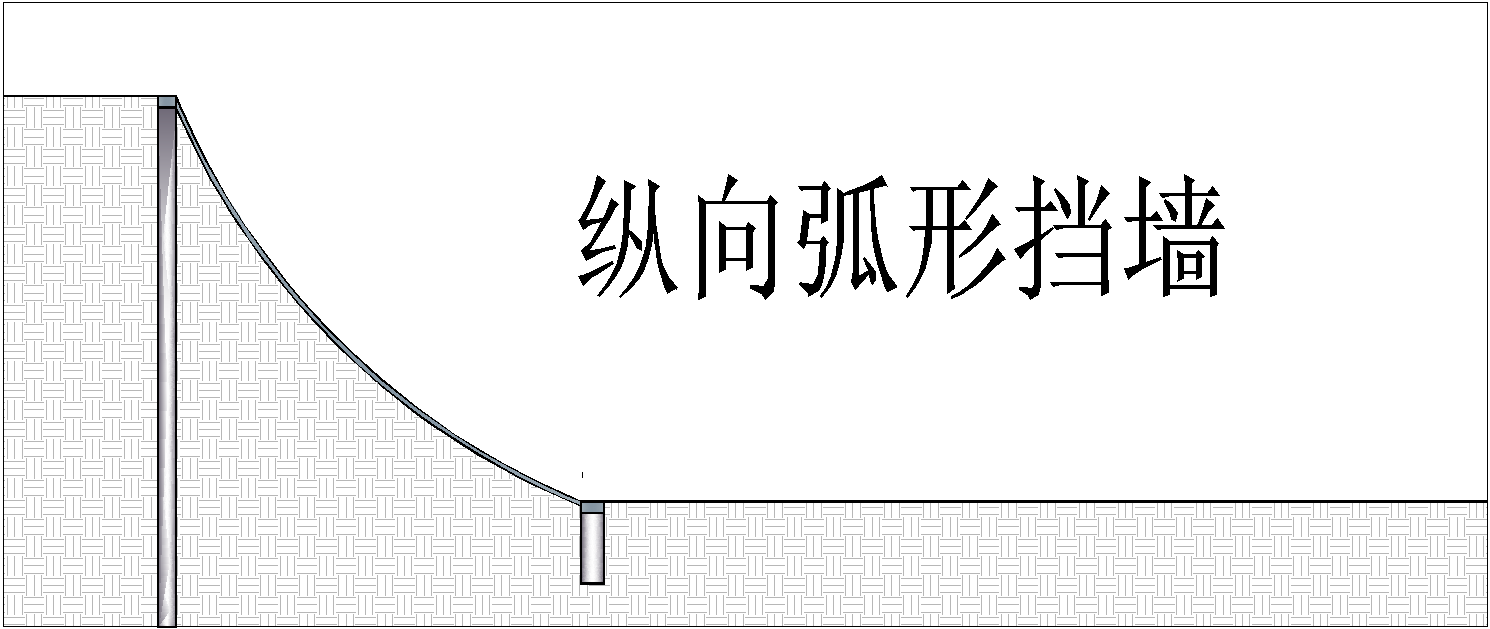

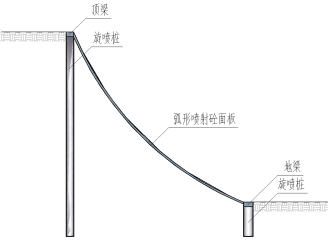

纵向弧形挡墙结构示意图

2、力学原理
（1）利用拱的力学原理，弧形喷射砼面板以受压为主，有效利用材料强度；
（2）设置上下旋喷桩、顶梁和地梁，提供拱脚反力。
3、技术特点
（1）弧形坡面，有利于边坡稳定；
（2）旋喷桩施工快捷，成本低；
（3）稳定坡率小于直线型坡率，节省放坡空间；
（4）可采用多级放坡型宾坡工程；
（5）不需要横向锚拉结构。
4、适用范围
（1）4-30m高土质边坡、基坑边坡；
（2）临时边坡和永久性边坡。
5、关键技术
（1）挡墙设计计算方法；
（2）弧形坡面施工方法。
6、效益
（1）与传统支护方法相比，同等边坡节省造价在30%左右；
（2）同等条件施工工期缩短30%。
