1、结构体系

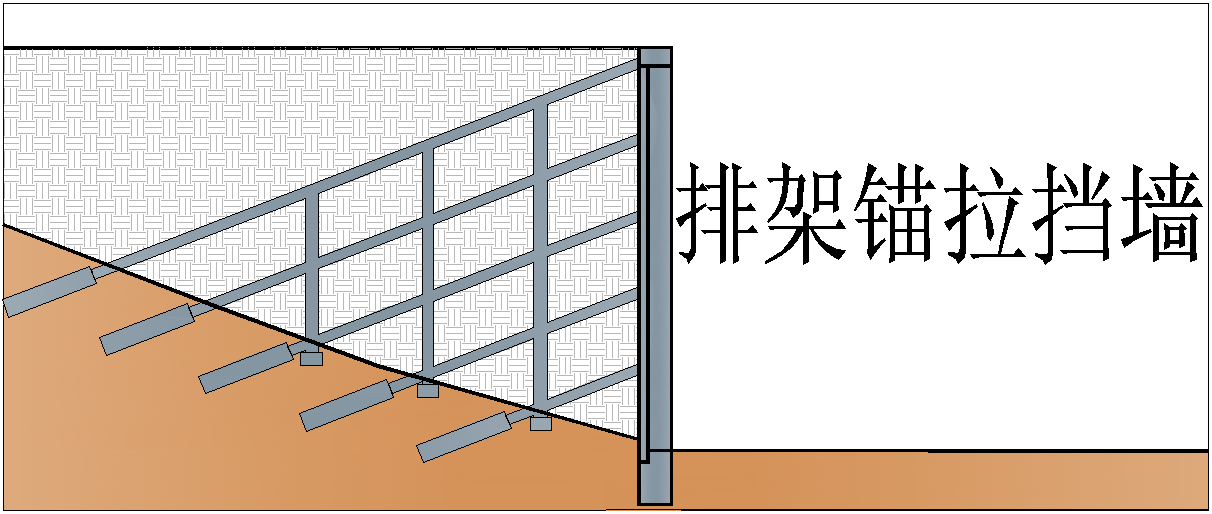

  排架锚拉挡墙是将抗滑桩上倾斜锚拉结构做成与挡墙垂直的片状排架体系，以提高填土碾压的竖向抗力的一种新型挡土墙。

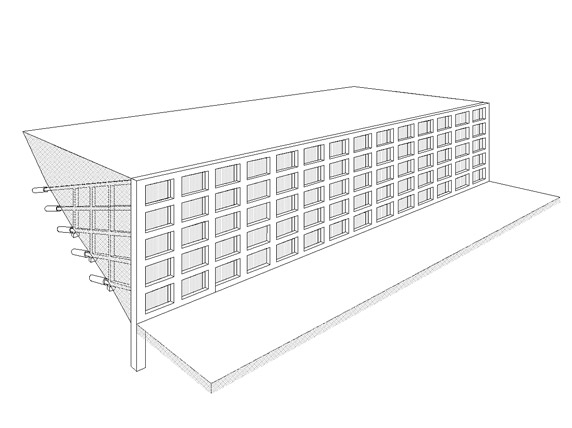

排架锚拉挡墙结构示意图

2、力学原理

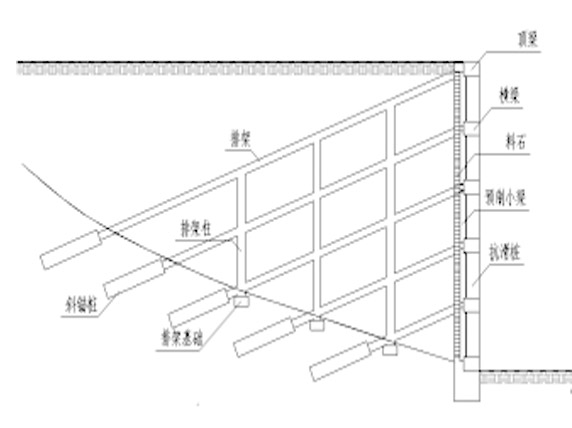

排架锚拉挡墙力学原理示意图

   将抗滑桩上倾斜锚拉结构做成与挡墙垂直的片状排架体系，以提高填土碾压的竖向抗力。片状排架结构将桩后土体分隔成一定间距的小区域。填土时，分箱均衡回填、碾压。
3、技术特点
（1）抗滑桩埋置深度浅，按柱基方法设计；
（2）排架按上部结构方法施工，不需要预应力；
（3）无面板结构，坡面绿化效果好 ；
（4）预制小梁可工厂化施工，减少工期；
（5）隐蔽工程量小，施工可控，实施性强。
4、适用范围
（1）有锚拉条件的高填方、半填方挡墙；
（2）挡墙高度：20-40m的垂直挡墙；
（3）无放坡空间的垂直边坡。
5、关键技术
（1）锚拉结构抗竖向荷载的计算模型和方法；
（2）分箱平衡回填控制技术。
6、效益
（1）与传统锚拉桩相比，节省造价20%左右；
（2）外形、绿化俱佳。
